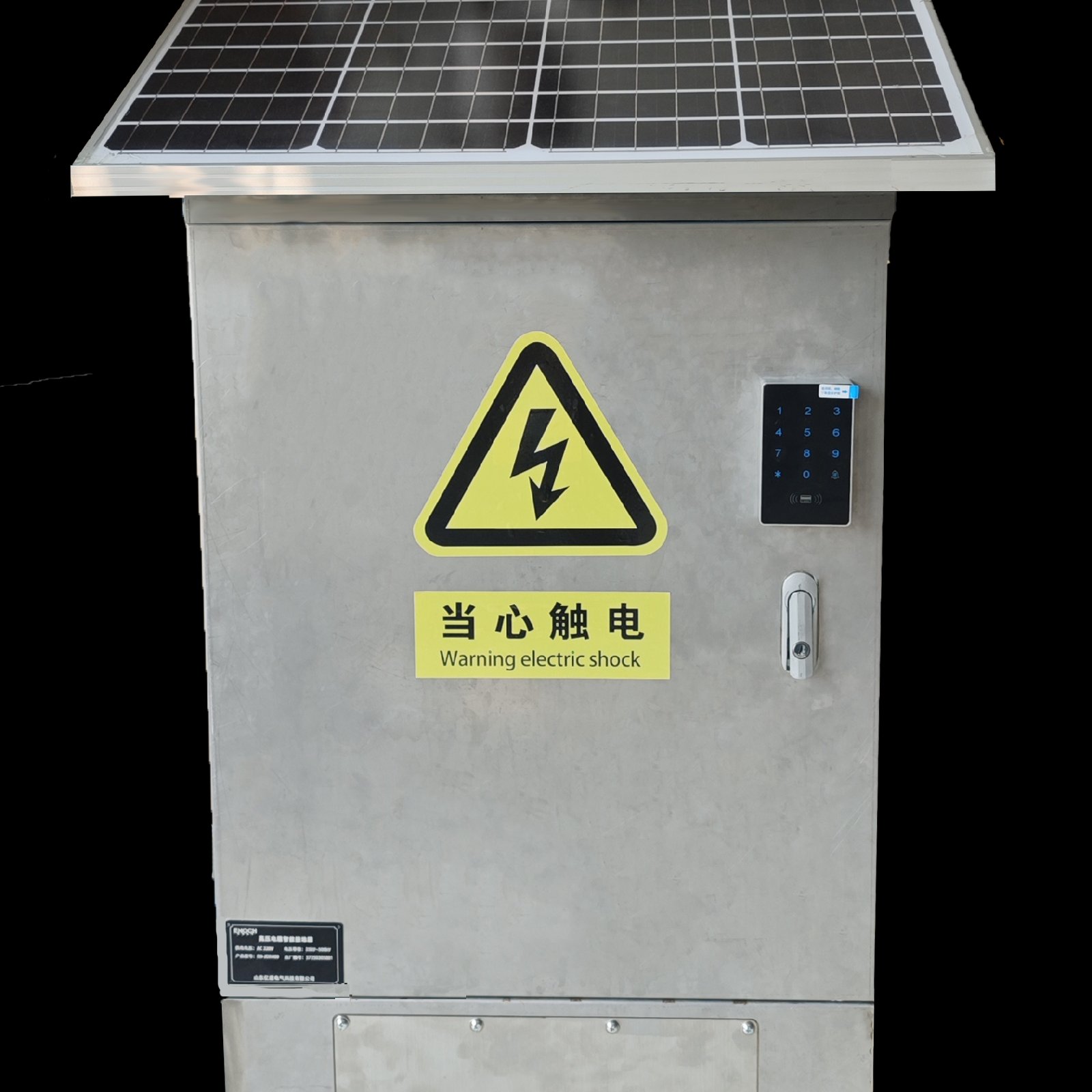

亿诺电气 智能接地箱 输变电一二次融合 EED77

  一、产品介绍

       高压接地箱是汇集高压接地电缆接地线的连接设备，目前大部份的高压接地箱摆放的位置离市区都比较远,而且都在人烟稀少的地方,这给巡检人员进行设备巡检造成了很大的困难，同时也为犯罪份子提供了有利的作案环境,而传统的接地箱普遍采用铝合金等材料制作而成，无任何防盗功能，且具有回收价值。一旦失窃,也无人知晓,只有在线路检修的时候才能发现.存在着严重的安全隐患。

       因此，需要建立一套既防盗，又能实时在线监测的系统来解决目前电力电缆实时运行中的电缆环流、电缆温度、设备安全问题。我司根据上述的现状需求，根据实际情况着手研发了新型环保型智能接地箱，内置一套高压电缆在线监测系统，来监测接地环流的状况，监测电缆中间接头的绝缘状况，以确保电力电缆安全运行。

  二、产品功能

电缆状态监测

对电缆的护层环流、接地电压、接头温度、局部放电状态和盗割状态进行监测。

安防监测

接地箱的外部破坏进行监测，包括振动、位移、倾斜、形变等。以及设置门禁，对柜门的开闭状态进行监测。

视屏监控

箱内配置摄像头，提供箱内的视频监控。

输出报警

具备开关量输出功能，进行报警输出。

多种通讯方式

可通过光纤通讯、4G通讯、以太网通讯、RS485通讯等方式将数据上传至后台软件；具备 4 路输出开关控制功能，可以控制外围报警等应用，以起到对高压接地箱的设备综合监控报警功能。外加连接到电力系统内网监控中心，并在电子地图上显示具体位置、参数信息等。

多种供电方式

设备取电方式具ＣＴ感应取电、光伏取电9-30V，220V交流市电等方式。

  三、产品参数

安装方式                    立式/壁挂式

使用场景                    直接接地/保护接地/交叉互联

供电方式                    太阳能/CT取电/220V市电

通讯方式                    RS485/网口/4G/光纤

护层电流监测             0A~200A

护层电压监测             0V~400V

接头温度监测             1路内部温度监测+3路表层温度监测

运行电流监测             罗氏线圈+积分器（30A~1000A）

防盗割监测                振动/位移

局部放电监测             5-30MHz

箱内视频监控             30万像素+红外补光

箱体门禁                    密码开锁/刷卡开锁/远程开锁

箱体防盗监测             红外双鉴/振动/位移/倾斜
