  一、系统概述

随着电力企业的技术进步，110kV变电站已大量实现无人值班，220kV变电站的无人值班也已进入实施阶段。采用技术手段，实现让无人值班变电站的监测中心的值班人员对变电站内设备的运行状态能有效地进行状态监测。

FYZ-BLQ10型MOA避雷器状态监测管理系统（以下简称本系统），是我公司针对电力系统无人值班变电站的需要而研发的高科技新产品。

本系统主要用于实时监测高压交流无间隙MOA避雷器在运行电压下的全电流（漏电流）、放电动作的日期、时间及放电动作累计次数，电流检测采用单匝一次穿芯电流传感器，实现全隔离的取样方式，先进的微处理器技术以及独有的瞬态参数测试技术进行线性化处理与计算，将测量结果用总线进行数字传输：本系统具有极高的可靠性和安全性及相对低廉的价格，使得本系统可以安装到每组MOA避雷器进行实时检测，实现集中监测，无须运行人员每日到现场进行烦琐的抄录MOA避雷器的运行状况，做到准确及时掌握运行设备的健康状况，由监测中心的后台计算机管理系统，将多座变电站（所）的集中监测单元的数据接收并转送计算机串口读取数据，并指定固定IP后台管理系统、通过B∕S模式网络共享，相关人员可通过局域网进行数据的查看分析，并可修改报警阀值、若某组超出设定报警阀值，则自动声光报警，自动弹出该组避雷器的信息，进入预警，使运行人员及时掌握并提前处理事故隐患，保障电力电网安全供电。

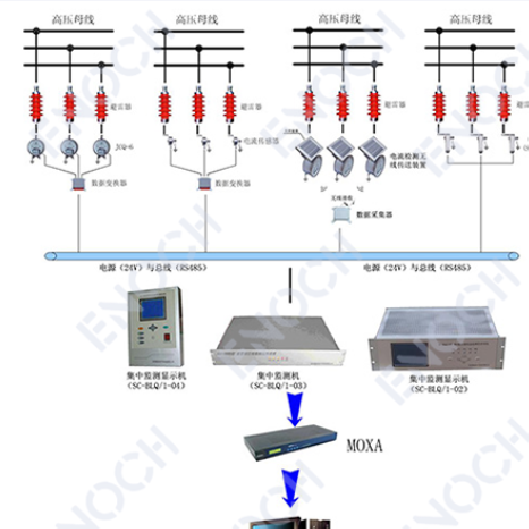

  二、系统架构

  三、产品优点

1.采用高精度有源零磁通穿芯式互感器，根据被测电流大小自动选择放大倍数，实现高精度测量。

2.采用动态相量补偿算法，实现高精度测量信号分析。

3.采用数字滤波算法，摒除模拟滤波器带来的“零漂问题”。

4.采用分布式测量结构，即就地测量、数字传输。

5.可带电安装，既不需要主设备停电安装，方便、快捷的接入系统。

  四、系统参数

EN-BLQ/ZJ工作电压                    AC220V±10%，50HZ

EN-BLQ/CJ工作电压                    DC6V

太阳能电池板                               P≤20W，17.56V≤U≤21.96V，1.13A≤I≤1.35A

额定电压下功耗                           ＜5W

工作温度                                      室内-10℃~55℃，户外-25℃~70℃

工作湿度                                      ≤95%

测量电流范围                               0.05mA~650mA

测量精度                                      ±1%

雷击次数记录                               0~255
