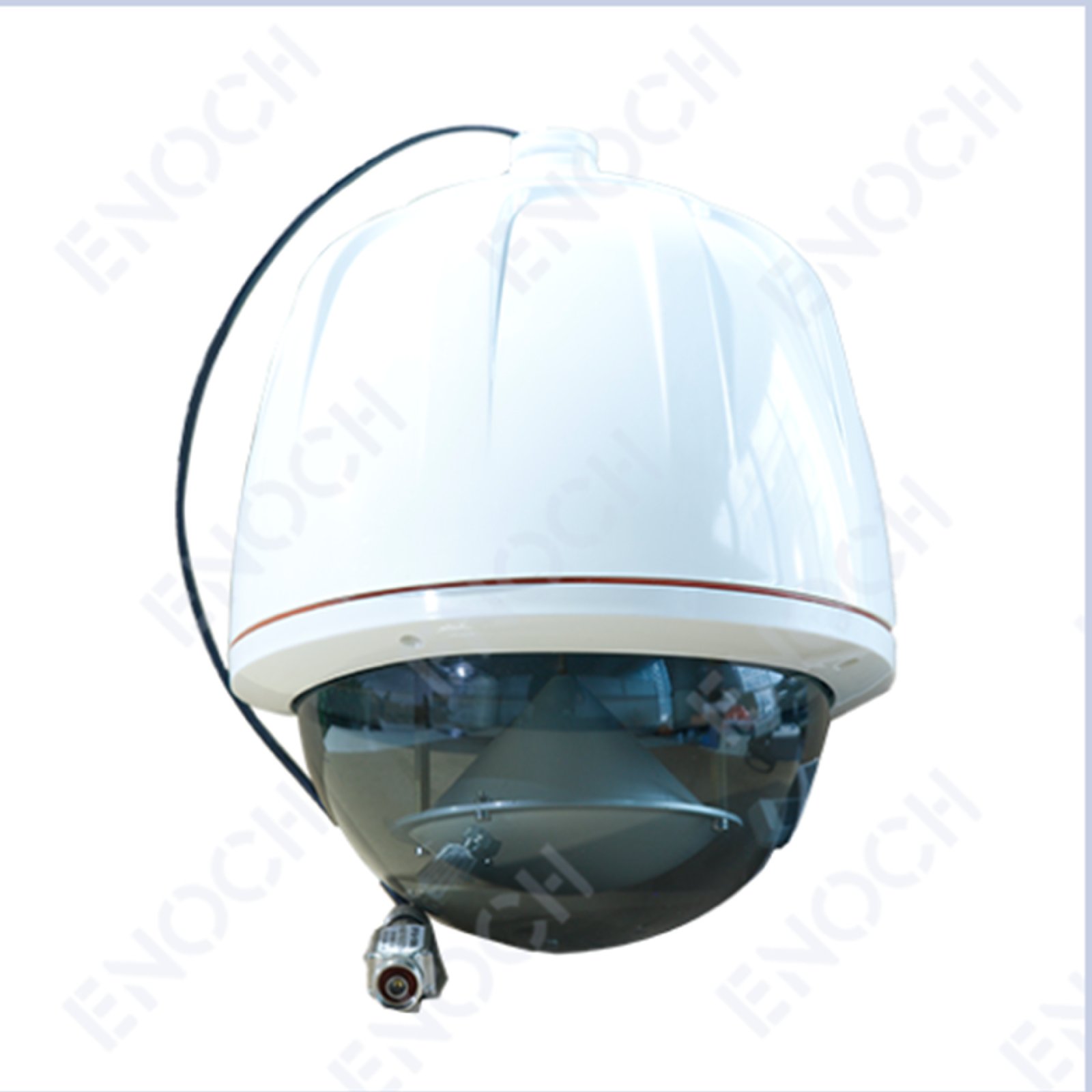

ENOCH亿诺 空间特高频局放传感器 变配电在线监测系统ENF77

产品符合南瑞及江苏输变电通讯协议标准

  一、应用场所

1、开关柜局放检测

2、GIS局放检测

3、电缆出线局放检测

4、高压设备局放检测

5、铁路电力机车电力系统局放检测

  二、产品原理

特高频法：

指信号频率介于300MHz-3000MHz范围内的电磁波。每一次局部放电过程都伴随着正负电荷的中和，并出现陡度很大的电流脉冲，同时向周围辐射电磁波。开关柜内部局部放电时的电流脉冲能在内部激励频率高达500MHz~1500MHz的电磁波，产生的电磁波可以通过金属箱体的接缝处、观察窗或气体绝缘开关的衬垫传播出去。当放电间隙比较小、放电间隙的绝缘强度比较高时，放电过程的时间比较短、电流脉冲的陡度比较大，特高频局放监测技术就是通过监测这种电磁波信号来实现局放监测功能。

  三、技术指标

  四、案例安装展示

现场安装图

主机安装方式
