  一、产品概述

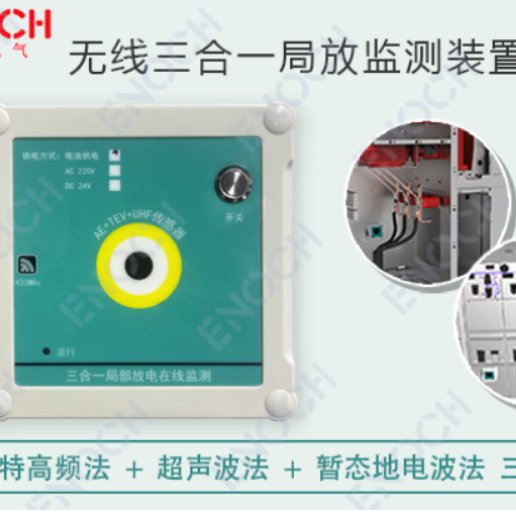

针对电气设备接点部位由于材料老化、接触不良、电流过载等因素引起的局部放电现象，且不宜探测的故障隐患，我公司开发了能够在设备带电运行状态下以及在高、低温环境下长期稳定工作的无线三合一局放传感器，产品具有体积小，重量轻，应用场景范围广，适应性强等优点。其*大优势采用特高频、超声波、暂态地电波三合一监测技术，并采用高性能、超低自耗电电池供电，并结合利用微电子技术、传感器低功耗技术，产品安全可靠、易部署、免维护；而且可在高压设备带电情况下进行施工改造。

  二、产品原理

特高频法：

指信号频率介于300MHz-3000MHz范围内的电磁波。每一次局部放电过程都伴随着正负电荷的中和，并出现陡度很大的电流脉冲，同时向周围辐射电磁波。开关柜内部局部放电时的电流脉冲能在内部激励频率高达500MHz~1500MHz的电磁波，产生的电磁波可以通过金属箱体的接缝处、观察窗或气体绝缘开关的衬垫传播出去。当放电间隙比较小、放电间隙的绝缘强度比较高时，放电过程的时间比较短、电流脉冲的陡度比较大，特高频局放监测技术就是通过监测这种电磁波信号来实现局放监测功能。

超声波法：

局部放电产生的声波的频谱很宽，可以从几十 Hz 到几MHz，其中频率低于 20kHz 的信号能够被人耳听到，而高于这一频率的超声波信号必须用超声波传感器才能接收到。通过测量超声波信号的声压大小，可以推测出放电的强弱。信号频率为高于20 kHz的声波。对因局部放电而产生的频率介于20kHz～200kHz区间的声信号进行采集、分析、判断的一种监测方法。

暂态地电波法：

暂态地电波特指电气设备中由于局部放电现象在电气设备接地外壳及接地线中激励的频率在3-100MHz 之间的电磁波信号序列。高压开关柜内部局部放电产生的电磁波可以通过金属箱体的接缝处或气体绝缘开关的衬垫传播出去，同时产生一个暂态地电波，通过设备的金属箱体外表面而传到地下。对因局部放电产生的3~100MHz频率的信号进行采集分析判断。

  三、使用环境

  四、功能特点

■采用工业级微处理器芯片，质量可靠，寿命长。

■采用无线通讯技术。

■采用三合一局放监测技术。

■抗干扰处理，可适应较强电磁干扰环境。

■支持二次开发。

  五、外形结构

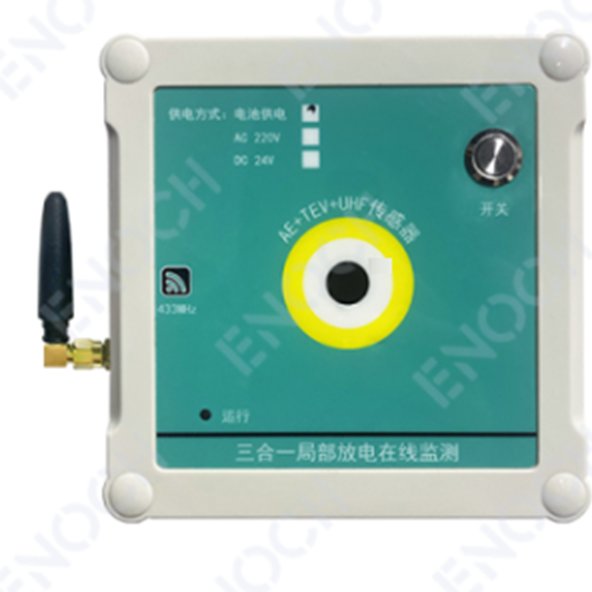

装置的尺寸为：（长X宽X高）120X120X55（单位：毫米）。

  六、安装方式

电缆室安装方式：吸附式

带电改造安装方式：直接吸附在开关柜观察窗位置或者柜门缝隙附近

  七、参数性能
