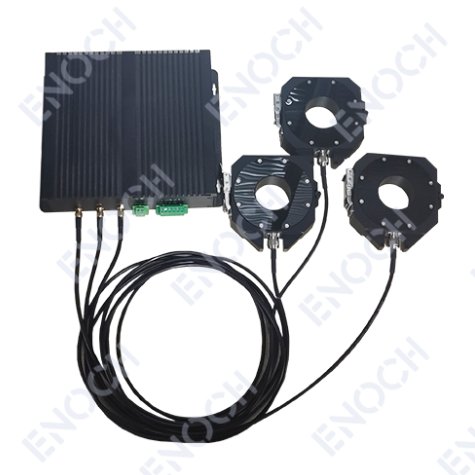

亿诺电气亿诺 电缆高频局放监测系统EN35

  一、必要性

随着城市人口的增加，城市对电力的需求量也在逐渐增加。为了保障城市的美观和电力运输的安全，我们选择在地下铺设电力隧道来为城市进行供电。然而，随着时间的推移，地下电力隧道中的电缆，特别是其接头处，可能会出现一些问题，如材料老化、接触不良和电流过载等。由于这些问题不易察觉，并且电力电缆的分布范围广，导致问题电缆的排查工作异常困难。

随着科技的不断进步，如今我们可以借助电缆高频局放监测系统，快速发现电缆接头上的各种问题。该设备拥有超高的精确度，即使是微小的局部放电现象，它都能感知并迅速发出警报。此外，它还会将每次检测到的状态数据传输到监控平台，以便后续对电力电缆进行安全评估。这样一来，我们能够更加便捷、高效地进行电力电缆的监测和维护工作。

  二、系统结构

电缆高频局放监测系统主要由以下两部分组成：

采集装置：主要实现局部放电感应、采集及编码，并且将采集到的数据通过链路传回上位软件。采集器的供电方式可以利用感应取电或就近取电的方式。

通讯链路：主要用于连接采集装置与上位系统，通信链路可选用工业RS485总线、工业现场以太网总线及GPRS无线网络的方式实现。

  三、产品特点

1. 具有在极端环境下长期带电运行的能力。

2. 分析软件采用可视化方式展示局放图谱。

3. 对电力电缆接地线及电缆接头处进行实时多方位在线监测。

4. RS485通讯：工业全隔离RS485通讯接口，通讯距离*大2000米。

5. 可生成测试报告，用于存档或运维问题追溯。

6. 标准Modbus-RTU通讯协议，地址、波特率可设置。

7. 阈值告警：通过与预设阈值进行比较，直接输出告警状态。

8. 支持二次开发。

  四、系统参数

1.高频局放监测主机

测量范围                                          1~5000pC

可工作温度范围                               -40~85℃

输入电压                                          AC220V

外壳材质                                          铝合金

防护等级                                          IP65

2.高频局放传感器

监测频段                                          3MHz~80MHz

传输阻抗                                         ＞6mV/mA

输出阻抗                                         50Ω

安装方式                                         开合式
